一、舌診模塊功能詳解

在特定的光源環境下，采用單反相機獲得患者舌像信息，運用國際照明委員會（CIE）色差公式和支持向量機（SVM）、動態形狀模型（ASM）等多項成熟先進技術，對舌體圖像的顏色、紋理、輪廓進行特征提取，將這些特征值與特征數據庫中的閾值進行比對，給出舌象分析結果。

1、舌象分析功能包括舌體自動分割、舌色、苔色識別、舌形判斷等中醫舌診中的常見內容。

2、係統提供數據庫存儲、pdf文檔輸出、報表打印功能供用戶進行數據的保存、外部輸出以及日後維護。

3、曆史病例查詢功能允許用戶對以前輸入的病例按條件進行查詢和讀取。係統可按用戶輸入的條件進行模糊查詢，查詢到的記錄可以進行讀取成為當前病例進行修改和維護。

本係統從模式識別的角度出發，通過對病人麵部圖像進行分割，得到麵部顏色、光澤和口唇定性定量分析結果，結合醫生專業診斷，給出專業診斷結果並打印成報告。該係統能達到輔助中醫臨床診斷的作用。從數據庫中讀取麵診信息數據，建立和編輯病例，並對麵部圖線顏色、光澤和口唇進行分析和判讀，建立中醫診斷報告。

二、麵診模塊功能詳解

本係統采用形狀模型ASM(Active Shape Model)實現對眼睛、鼻子等器官進行定位，提取出額頭、下頦和兩顴區等人臉區域。通過采用K-means算法對麵部圖像的顏色進行提取，計算不同的顏色聚類中心的距離而進行麵部顏色的分析；通過采用改進的2DPCA對麵部圖像進行特征抽取，通過計算測試樣本特征與訓練樣本特征之間的餘弦距離，實現對麵部圖像的光澤分析；通過運用SVM支持向量機提取圖像多個特征並進行對子集的篩選實現對口唇的分析。

1、患者信息錄入與采集功能用於采集患者基本信息，對當前數據庫中患者信息進行簡單的查詢和瀏覽，並對患者照片進行采集和管理。

2、患者信息查詢主要功能是對數據庫中患者信息進行排序，分類，以及對患者的各種信息進行模糊查找。

3、麵部圖像分析是中醫麵診分析係統的核心功能模塊，其功能是對患者麵部照片進行定量分析，並給出結果數據同時生成報表。

4、診斷報告功能可以分別顯示當前的患者和通過查詢後的患者的診斷結果，最後保存成電子版的格式。

5、醫生診斷信息錄入功能，是根據醫生自己的經驗對病人的麵部顏色、光澤，口唇顏色進行判讀，並將診斷結果保存錄入數據庫。

6、數據的導入導出以及批量分析的功能，將數據庫中的患者數據導出為Excel文件便於用戶分析管理。

三、脈診模塊功能詳解

工作原理：采用特定觸力麵的壓力傳感器，對受試者脈搏壓力信號進行采集，通過傳感器將其轉換為壓力波的電信號，然後提取電信號中具有代表性的幅度值與時間值，與特征數據庫中的閾值進行比對，給出脈象分析結果。

輸出結果：

1、舌象信息[4類/25種體征]

舌色（9種）：舌淡紅、舌淡、舌紅、舌絳、舌暗紅、舌淡紫、舌紫暗、舌邊尖紅（舌色局部特征）、瘀斑瘀點（舌色局部特征）

苔色（4種）：苔白、苔黃白相兼、苔黃、苔灰黑、

苔質（7種）：苔薄、苔厚、苔膩、苔腐、苔少、苔無、苔剝

舌形（5種）：胖、瘦、齒痕、點刺、裂紋

2、麵部色澤信息：[4類/23種體征]

麵色（14種）：紅黃隱隱明潤含蓄、麵色白、麵色蒼白、麵色晄白、麵色青、麵色青黃、麵色黃、麵色萎黃、麵色黃而鮮明、麵色黃而晦暗、麵色赤、麵色暗紅、麵色黑、麵色黧黑

局部特征（2種）：兩顴紅、眼眶黑

麵部光澤（3種）：有光澤、少量光澤（少華）、無光澤（無華）

唇色（4種）：淡、紅、暗紅、青紫

測脈結論報告：

脈位：分浮、中、沉三類；

脈力：分有力、中、無力三類；

脈勢：分滿實、正常、低乎虛、中空虛四類；

脈率：分遲、緩、平、帶數、數、疾六類；

節律：分正常、不齊、結代、促四類；

脈形：以a、b、c分別標記主波、重搏前波、重搏波，按各波出現的情況分為abc、ab、ac、a等四種脈形；

脈名：按位、數、形、勢綜合判別，有平、弦I、弦Ⅱ、弦Ⅲ、弦Ⅳ、滑、平滑、平弦、弦滑、澀、芤、濡、虛、實、弱、微、散、革、牢、緊、洪、細、浮、沉、遲、緩、數、疾、結代、促等。

基本參數：外形尺寸（長*寬*高）：650mm*650mm*1250mm 重量：47KG 工作電壓：220V  頻率：50HZ

光源參數：

環形光源係列-RI12045

產品特點：高密度LED列陣，高亮度，配漫射板導光，光線均勻擴散與水平方向呈45度照射。白色 24V   10.7W   亮度5000mcd  色溫5600K

材質：合金鋁

使用環境：-25TO+85度

保存環境：-40TO+100度

相機配置：數碼相機(佳能相機: 機身特性：APS-C規格數碼單反 有效像素：800萬 顯示屏尺寸：2.5英寸 約20.7萬像素液傳感器尺寸：22.2*14.7mm CMOS高清攝像：高清（720P） 產品重量：約450g（僅機身） 存儲卡類型：SD/SDHC/SDXC卡 機身顏色：幹練黑色，金屬灰色續航能力：使用取景器拍攝：23連拍功能：連拍速度 JPEG：快門速度：1/4000秒至1/60秒)

係統配置：優派1948液晶顯示器：19英寸,主板：微星：B75MA-P45,CPU 型號：酷睿I3處理器,CPU 頻率：2.9GHz,內存容量：2GB DDR3 1333MHz,硬盤容量：500GB 顯卡芯片：Intel GMA HD 3000,操作係統：Windows XP 64bit,顯卡類型：核心顯卡,音頻係統：集成,有線網卡：1000Mbps以太網卡。

產品組成：

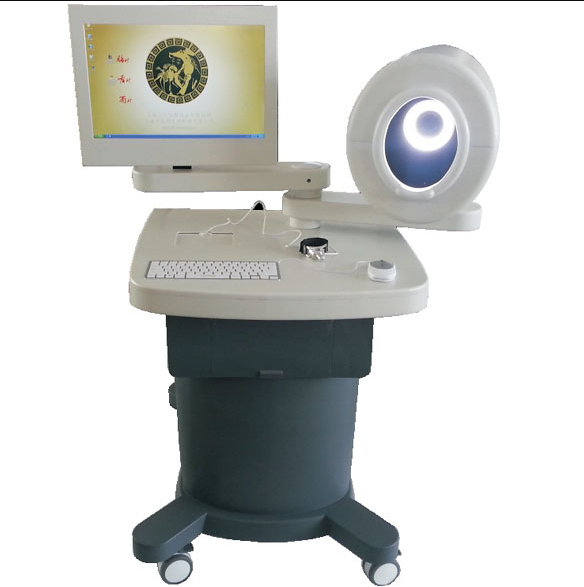

舌象分析係統台車：1台

工作台：1台

19寸顯示器：1台

動能傳感器 ：1隻

數碼相機：1台

定製光源：1隻

數據線：1根

電源線 ：1根
